| | 原理：真空过滤 | | 适用对象：水 | | 品牌：Ganter Norm | |
| | 型号：GN 882-G1-MS-M | | 用途：固液分离 | | | |
一、产品介绍

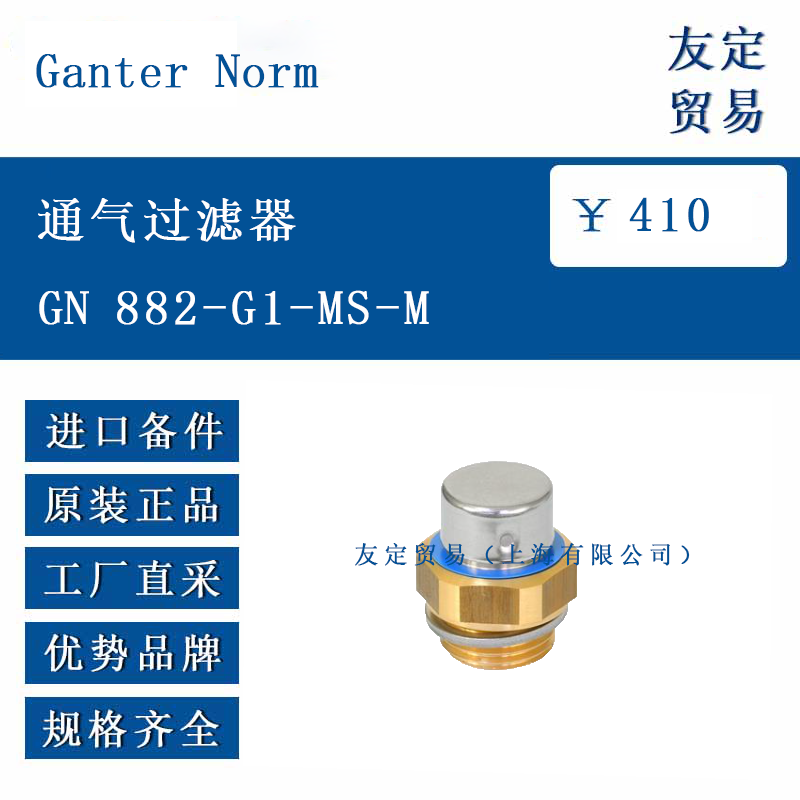

GN 882-G1-MS-M 通气过滤器主要用于允许设备内部与外界空气流通，同时通过过滤结构阻挡空气中的颗粒杂质。其核心组件包括黄铜阀体、不锈钢透气帽及不锈钢丝网滤芯，通过蓝色色环标识过滤功能。工作时，外界空气经不锈钢丝网（过滤等级 G2-G3）进入设备，滤芯可拦截粒径＞10μm 的颗粒，分离效率约 65%-85%，同时防止设备内油液颗粒外泄，适用于需要平衡气压与洁净度的场景。
二、功能特点
双向过滤设计：采用 AISI 304 不锈钢丝网滤芯，可阻挡外界灰尘、颗粒进入设备，同时抑制内部油雾等外溢，实现双向防护。
宽温环境适应：耐受温度范围为 - 30°C 至 + 200°C，可在高低温环境下保持稳定性能，满足多种工业场景需求。
安装便捷性：支持垂直顶部安装，适配 G1 螺纹接口，对于厚度＜4mm 的安装壁面，可搭配 GN 7430 安装螺母固定，简化安装流程。
材质可靠性：阀体采用黄铜（MS），透气帽为不锈钢材质，结合丁腈橡胶密封件（DIN 7603A 标准），具备抗腐蚀、耐磨损特性，延长使用寿命。
三、选型指南
接口匹配性：确认设备安装接口为 G1 螺纹（外径 39mm，螺距 2.5mm），避免因螺纹规格不符导致无法安装。
过滤精度需求：若应用场景需拦截更小颗粒（如＜10μm），需选择更高过滤等级产品；当前型号适用于一般工业环境（G2-G3 等级）。
环境温度条件：核实设备运行环境温度是否在 - 30°C 至 + 200°C 范围内，超出此范围需咨询厂商定制特殊材质版本。
安装空间限制：参考产品尺寸（直径 44mm，高度 25mm），确保安装位置具备足够空间，且预留垂直安装所需顶部空间。
四、技术参数
参数项 具体数值 / 说明
接口规格 G1（符合 ISO 228 标准，螺纹外径 39mm）
过滤等级 G2-G3，分离效率 65%-85%（粒径＞10μm）
材质 阀体：黄铜（MS）；透气帽：不锈钢 AISI 304；滤芯：不锈钢丝网 AISI 304
温度范围 -30°C 至 + 200°C
密封标准 DIN 7603A，软铁材质密封圈
气流特性 通气量与压差正相关，推荐垂直安装以优化气流效率
五、产品尺寸
主体直径（d₃）：44mm
安装深度（I₃）：25mm
螺纹长度（I₂）：12mm
总高度：约 50mm（含透气帽）
具体尺寸可参考产品手册中的详细图纸，不同配置可能存在细微差异。
六、应用领域
工业传动设备：如齿轮箱、减速机，用于平衡内部气压，防止灰尘进入润滑系统，延长设备维护周期。
液压系统油箱： 允许空气进出油箱，同时过滤空气中的颗粒，避免污染液压油，影响系统稳定性。
自动化控制柜：在电气设备散热通风过程中过滤灰尘，防止元件因积尘导致故障，适用于粉尘较多的车间环境。
食品包装机械：在洁净车间环境中使用，防止外部污染物进入设备内部，满足食品行业卫生要求。
