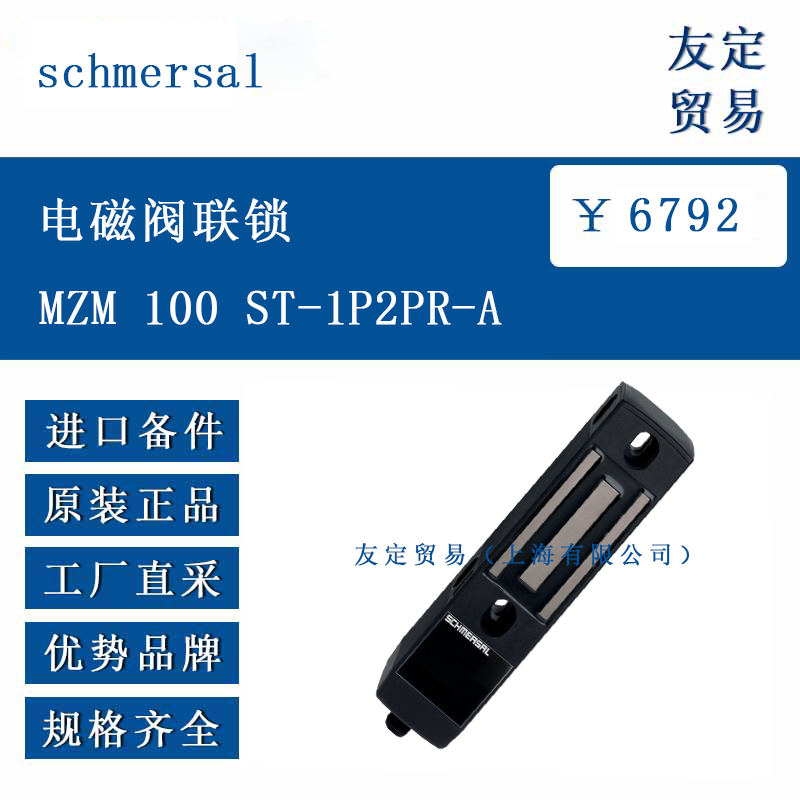

schmersal 欧洲进口 电磁阀联锁 MZM 100 ST-1P2PR-A

一、产品介绍
schmersal MZM 100 ST-1P2PR-A 电磁阀联锁是一种用于工业设备安全防护的电控装置。它通过电磁线圈的通断电控制机械锁舌的伸缩，实现设备门体、防护罩等可移动部件的锁定与释放。当设备运行时，联锁装置自动锁定防护部件，防止人员误触危险区域；停机后，电磁线圈失电，锁舌退回，允许人员进行维护操作。该装置具备双常闭触点监测功能，可实时反馈锁闭状态，确保符合 ISO 14119 等安全标准。
二、功能特点
强制锁闭安全机制：
机械锁舌采用不锈钢材质，锁闭力≥1000N，确保防护部件在设备运行中无法强行打开，有效防止人员接触危险运动部件。
双触点冗余监测：
内置 2 个常闭（NC）安全触点，同步监测锁舌位置，当任意触点故障时，系统立即触发停机信号，符合 PL d/SIL 2 安全等级要求。
宽电压兼容性：
支持 24V DC±10% 电压输入，适应工业环境电源波动，线圈功耗低（≤5W），可长期通电运行。
耐磨损与抗冲击：
外壳采用玻璃纤维增强尼龙材质，防护等级 IP67，耐油、耐腐蚀性强；内部机械结构经 100 万次寿命测试，适合高频次操作场景。
快速安装与调试：
支持螺钉或导轨安装，配备标准化接线端子，15 分钟内可完成安装；内置 LED 状态指示灯，便于现场调试与故障排查。
三、选型指南
安全等级匹配：
确认设备所需安全等级（如 PL d/SIL 2），确保联锁装置的安全触点数量与诊断覆盖率满足要求，高危场景需选择带冗余线圈的型号。
机械接口适配：
核实防护部件的锁孔位置与锁舌行程（如 20mm），确保 MZM 100 ST-1P2PR-A 的安装尺寸（如锁舌直径 12mm）与设备兼容。
环境条件：
工作温度范围 - 20°C~70°C，湿度≤95% RH（无冷凝）；若需防爆环境，可选购 ATEX 认证型号（需定制）。
信号兼容性：
触点容量为 2A/250VAC，可直接接入 PLC 或安全继电器；如需 PROFINET 等总线通信，需搭配扩展模块（如 ZSE 40）。
四、技术参数
参数项 具体数值 / 说明
驱动方式 电磁驱动（单线圈，24V DC）
锁闭力 ≥1000N
触点类型 2× 常闭（NC），安全等级 PL d
防护等级 IP67
机械寿命 ≥100 万次
响应时间 ＜50ms（通电上锁，断电解锁）
尺寸（长 × 宽 × 高） 120mm×45mm×35mm
重量 约 0.3kg
五、产品尺寸
主体长度：120mm
宽度：45mm
高度：35mm
安装孔间距：100mm（水平）×30mm（垂直）
具体尺寸以产品手册中的工程图为准，不同配置的触点类型或线圈电压可能影响外形尺寸。
六、应用领域
机床与金属加工：
锁定加工中心、冲床的防护门，防止人员在设备运行中误触刀具或运动部件，符合 EN 60204-1 安全标准。
自动化生产线：
在机器人工作站、输送线防护罩上安装联锁装置，确保人员进入危险区域前设备完全停机，避免工伤事故。
包装与印刷机械：
监测印刷机、灌装机的安全门状态，当门体开启时自动切断动力源，防止高速运转的辊轴或切刀造成人员伤害。
橡塑设备：
用于注塑机、挤出机的模具防护门联锁，配合急停按钮形成双重安全保护，满足 ISO 10218 机器人安全规范。
