一、产品介绍

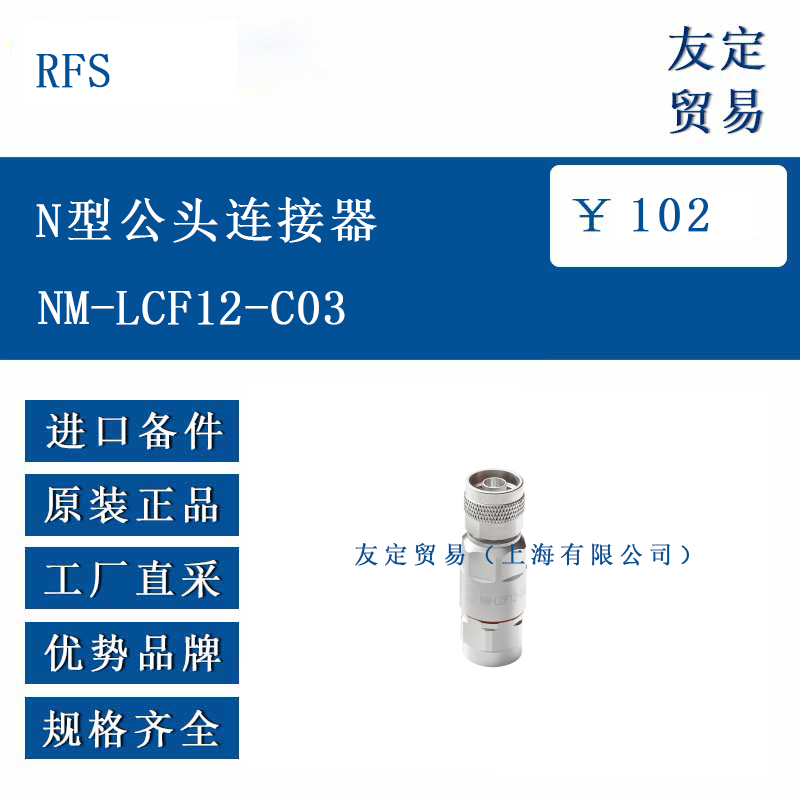

RFS NM-LCF12-C03 N 型公头连接器是一种用于实现射频信号传输的关键连接部件。它主要用于连接 1/2" 同轴电缆，通过精密的接口设计，确保信号在传输过程中的稳定性和可靠性。连接器整体采用 OMNI FIT™标准，该标准旨在优化连接器与电缆的适配性，无论是搭配 cellflex®（铜质）电缆，还是 cellflex® lite（铝质）电缆，都能构建高质量的连接界面，同时简化并加速连接器与电缆的装配流程。其 O 型圈密封结构则有效防止外界杂质和水分侵入，保障内部电气连接的安全稳定。
二、功能特点
兼容多种电缆材质：
对铜质和铝质电缆均能良好适配，即同一连接器可用于不同外导体材质的电缆，减少因选错连接器导致安装错误的风险，也有助于降低库存种类和管理成本。
出色的机械设计：
机械结构坚固耐用，能维持低且稳定的互调性能。这一特性对于移动网络而言十分关键，可提升网络性能，减少通话掉线次数，避免因网络故障造成收益损失。
优异的电气性能：
具备卓越的电气性能，能保证电压驻波比（VSWR）的一致性和可重复性。稳定的 VSWR 有助于确保整个网络系统的性能稳定，让信号传输更加高效、准确。
高防水等级：
防水等级达到 IP68，意味着在规定的压力和时间内，完全不会因浸水而影响正常工作，降低了因水患导致设备停机的风险，保障相关业务的持续开展，维护收益稳定。
环保合规：
符合欧盟 RoHS（限制有害物质）和中国 RoHS（CROHS）标准，这使得该连接器能够在全球范围内广泛使用，满足不同地区对环保的要求。
三、选型指南
电缆适配：
明确需连接的电缆类型与尺寸，确保为 1/2" 同轴电缆，同时确认电缆材质是铜质还是铝质，NM-LCF12-C03 对这两种材质均适配，但在特殊应用场景下，可能因电缆其他特性需进一步评估。
频率要求：
该连接器*大工作频率为 6.0GHz，若实际应用中的信号频率接近或超过此值，需考虑选用更高频率规格的连接器，以保证信号传输不受损。
环境因素：
若使用环境较为恶劣，如存在大量水汽、灰尘等，其 IP68 防水等级可满足防水需求；若有防尘等其他特殊防护要求，需综合评估。在强电磁干扰环境下，需关注连接器的屏蔽性能是否满足要求。
安装空间与操作便利性：
参考连接器的尺寸（如外径 22mm，扳手尺寸前后均为 20mm），确认安装位置是否有足够空间进行安装和后期维护操作。对于需要频繁拆卸和安装的场景，需考虑连接器的安装方式是否便捷。
四、技术参数
电缆尺寸
1/2 英寸
型号系列
LCF 12 - 50 系列、ICA 12 - 50 系列、RCF 12 - 50 系列
连接器接口 N 型
连接器类型 OMNI FIT™标准
性别 公头
标称阻抗 50 欧姆
*大频率 6.0GHz
外径 22mm（0.87 英寸）
前端扳手尺寸 20mm（13/16 英寸）
后端扳手尺寸 20mm（13/16 英寸）
防水等级 IP68
五、产品尺寸
外径：22mm，该尺寸与适配的 1/2" 同轴电缆规格相匹配，确保连接紧密。
前端扳手操作部位尺寸：20mm（13/16 英寸），方便使用相应工具进行安装和拆卸操作，保证连接的稳固性。
后端扳手操作部位尺寸：同样为 20mm（13/16 英寸），前后一致的扳手尺寸设计，便于在不同安装环境下灵活操作。
六、应用领域
移动通信基站：
在基站建设中，用于连接天线与射频设备之间的同轴电缆，稳定的信号传输性能保障基站与移动终端间的高效通信，降低信号干扰和衰减，提升通话质量和网络覆盖范围。
广播电视发射系统：
连接发射机与发射天线的同轴馈线，凭借其出色的电气性能，确保广播电视信号能够准确、稳定地发射出去，覆盖广大区域，让观众能接收到清晰的音视频信号。
无线通信测试设备：
在实验室或生产线上的无线通信测试仪器中，用于连接测试电缆与被测设备，其高精度的信号传输特性有助于获取准确的测试数据，保障产品质量检测的可靠性。
工业自动化无线控制：
在工业自动化场景中，连接无线传感器、执行器与控制中心的同轴电缆，实现稳定的数据传输，确保自动化生产线的精准控制和高效运行，减少因信号传输不稳定导致的生产故障。
