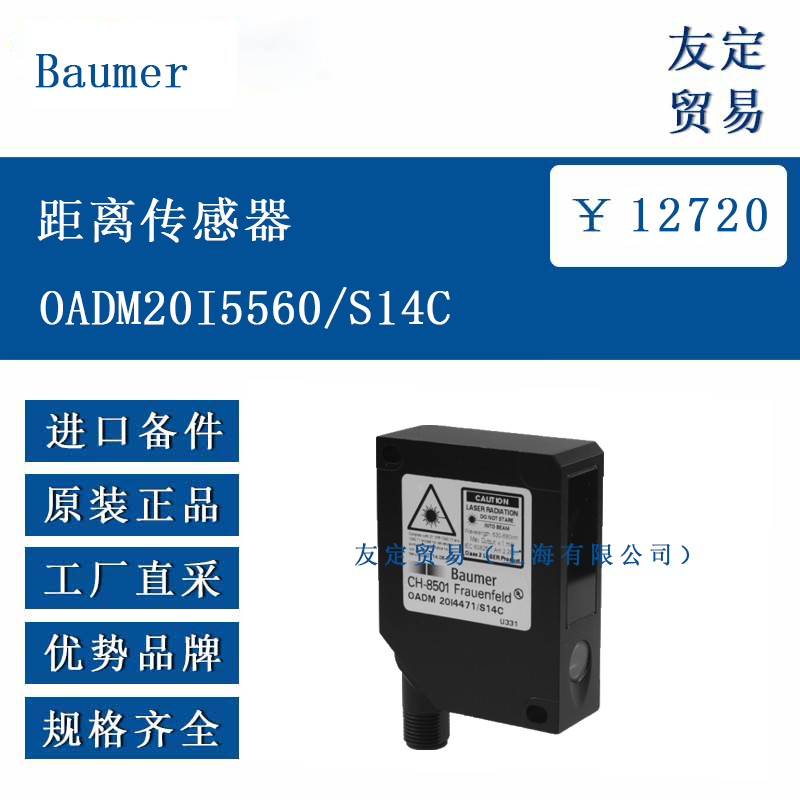

一、产品介绍
Baumer 0ADM20I5560/S14C 距离传感器是用于非接触式测量物体距离的设备。它通过发射特定信号（如红外光、激光或超声波），接收物体反射回来的信号，并依据信号往返时间计算物体与传感器之间的距离。该传感器适用于自动化生产线、仓储物流等场景，可实时监测物体位置，为设备精准控制提供数据支持。
二、功能特点
精准测量：能够准确获取物体距离信息，满足高精度检测需求，如电子元件组装时对部件间距的精确把控。
宽量程检测：可适应不同尺寸、不同距离物体的测量，无论是近距离的微小零件检测，还是远距离的大型物件定位都能胜任。
快速响应：响应时间短，可快速捕捉物体的位置变化，在高速运动物体的检测场景中，如输送带上快速移动的产品检测，能及时输出准确测量结果。
抗干扰能力强：采用特殊的信号处理技术，对环境光、电磁干扰等具有较强的抵御能力，即使在复杂的工业环境或光照变化较大的场景下，也能稳定工作，减少误判。
多样输出接口：配备多种信号输出接口，如数字量输出、模拟量输出（电压或电流），方便与 PLC、控制器等不同设备连接，实现数据的快速传输与系统集成 。
坚固耐用：外壳采用高强度材料制成，能适应潮湿、粉尘、振动等恶劣工业环境，可在严苛的生产车间或户外场所长期稳定运行。
三、选型指南
测量需求匹配：
量程要求：明确实际应用中需要测量的距离范围，确保传感器量程完全覆盖该范围，同时预留一定余量，避免因物体超出量程导致无法准确测量。
精度要求：根据检测任务的精度标准，选择满足精度需求的型号。例如，精密仪器制造可能要求精度达到 ±0.1mm，而一般工业检测对精度要求相对较低。
环境条件考量：
工作温度：确认使用环境的温度范围，若环境温度超出此范围，需选择特殊耐高温或耐低温型号。
湿度与防护：考虑环境湿度和是否存在粉尘、腐蚀性气体等情况。若处于高湿度或有粉尘的环境，需确保传感器防护等级足够，如 IP67 及以上。
输出信号适配：根据后续连接设备（如控制器、数据采集系统）的信号接收要求，选择合适的输出接口类型。若设备只能接收数字量信号，则需选择具有对应数字量输出接口的传感器。
安装空间与方式：参考传感器的尺寸（如直径、长度）和安装孔位布局，确认安装位置是否有足够空间。同时，根据现场安装条件，选择合适的安装方式，如螺纹安装、法兰安装等。
四、技术参数
测量距离Sd 30 … 130 毫米
调整 不
通电指示 绿色 LED
镜头脏污指示器 红色 LED
解决 50 … 70 微米
线性误差 ± 0.15 … 0.22 毫米
光束类型 线
光束宽度 2 … 1 毫米
梁高度 3 … 5 毫米
温度漂移 < 0.03 % Sde/K
光源 光源
脉冲红色激光二极管 波长 650纳米
响应时间/发布时间 < 10 毫秒
电源电压范围+Vs 12 … 28 VDC
*大电流消耗（无负载） 100 毫安
输出电路 模拟
输出信号 4 ... 20 毫安
负载电阻（模拟 I） < (+Vs - 6 V) / 0,02 A
报警输出 即插即用
短路保护 是的
反极性保护 是，Vs 至 GND
五、产品尺寸
宽度/直径 20.6 毫米
高度/长度 65毫米
深度 50毫米
设计 矩形的
外壳材质 压铸锌
前部（光学） 玻璃
连接类型 连接器 M12 5 针，可旋转
环境条件
防护等级 IP 67
工作温度 0 … +50 ℃
六、应用领域
自动化生产线：在汽车制造、3C 产品组装等生产线中，用于检测零部件的位置、高度，确保装配精度；也可监测产品在输送带上的间距，实现自动化分拣和包装。
物流仓储：在智能仓储系统中，检测货物的高度、位置，辅助堆垛机、AGV 小车精准存取货物；还可用于物流分拣设备，判断包裹的尺寸和位置，实现快速分拣。
包装机械：在包装过程中，测量包装盒的高度、位置，控制包装材料的供给和封口操作，保证包装质量和效率。
医疗设备：在医疗影像设备、检测仪器中，用于精确测量部件位置，辅助设备的精准运行和操作；也可用于病床高度调节等场景，实现人性化控制 。
智能交通：在停车场管理系统中，检测车辆的进出和停放位置；在公路收费站，测量车辆的高度、宽度，实现快速收费和通行管理。
