一、产品介绍

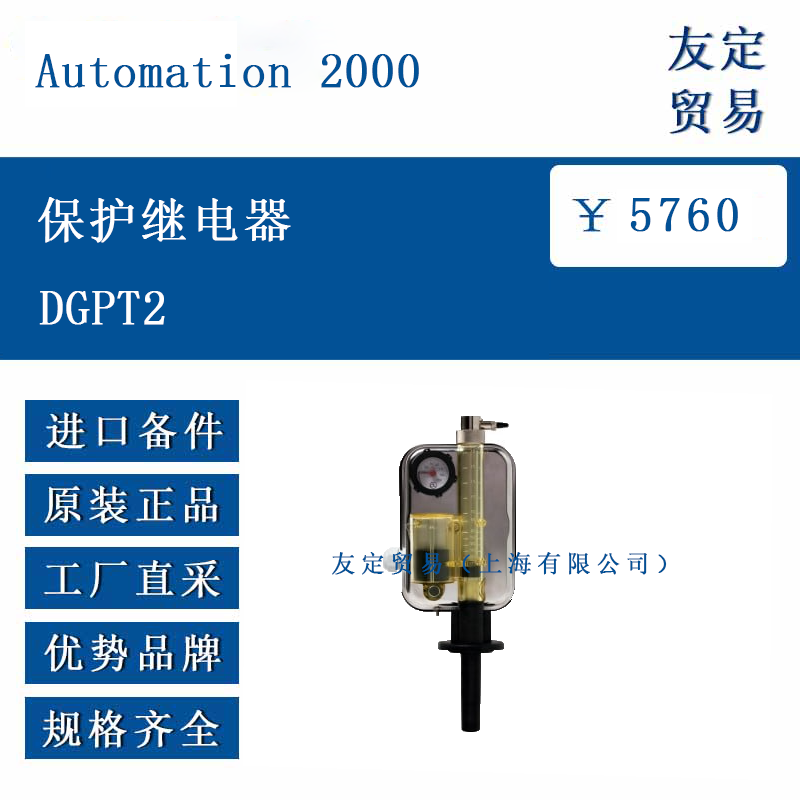

Automation 2000 DGPT2 保护继电器主要用于电力系统中变压器等设备的故障监测与保护。其设计紧凑，采用金属外壳（AISI 304 不锈钢）和透明塑料壳体（Trogamid® T5004 材料，具备防紫外线特性），支持多种安装方式（如法兰安装）。产品通过监测变压器内部的气体浓度、压力和温度等参数，实现对电气故障（如电弧放电、短路、过热）的实时预警和保护控制，可输出触点信号触发报警或切断电路。
二、功能特点
多参数监测功能
气体放电监测：通过簧片触点检测变压器内部气体体积变化（监测范围 10–160 cm³，精度 ±5 cm³），当气体量达到设定阈值时触发信号。
压力监测：内置金属波纹管压力开关，可调节设定点（范围 0–500 mbar，精度 ±10 mbar），响应时间＜5 毫秒，用于检测过压故障。
温度监测：配备两个独立可调恒温器（设定范围 40–140°C，精度 ±2.5°C），支持环境温度补偿，可实时监测变压器油温。
高可靠性设计
外壳防护等级为 IP56、IK07，具备防尘、防溅水和抗冲击性能。
触点采用转换触点（常开 / 常闭），分断能力适配多种电压负载（如 24 VDC、250 VAC），满足工业级应用需求。
材质选用耐腐蚀材料（如 AISI 304 不锈钢、Viton® 密封件），适应恶劣环境。
灵活配置与测试
支持多种可选功能（如双气体触点、压力触点偏移、Pt100 温度传感器等），满足不同应用场景需求。
提供测试接口和流程，可通过磁铁、按钮等方式模拟故障信号，验证触点动作有效性。
三、选型指南
根据监测参数需求选择
若需精确监测气体浓度，可选择标准单簧片触点或双同步触点（2G 选项）；若需分阶段预警，可选用带偏移的双触点（2GD 选项）。
对于高压系统，需确认压力开关设定范围（默认 0–500 mbar，可选 0–700 mbar）是否匹配变压器过压保护需求。
安装环境适配
环境温度范围为 -40°C 至 65°C，介电温度≤140°C，需确保安装位置温度在允许范围内。
若用于海洋或腐蚀性环境，可选配不锈钢外壳（X 选项）和船用电缆密封套（PA 选项）。
电气接口匹配
确认接线端子规格（支持 4 mm² 导线）和连接器类型（如 Harting 工业连接器）是否与现有系统兼容。
四、技术参数
项目 参数详情
外壳材质 金属部分：AISI 304 不锈钢；塑料部分：Trogamid® T5004（防紫外线）
防护等级 IP56、IK07
触点类型 簧片触点（1 或 2 个）、压力开关微触点（1 或 2 个）、恒温器触点（2 个）
测量范围 气体：10–160 cm³；压力：0–500 mbar（可选 0–700 mbar）；温度：40–140°C
精度 气体：±5 cm³；压力：±10 mbar；温度：±2.5°C
工作条件 环境温度：-40°C~65°C；介电温度：≤140°C
分断能力 24–220 VDC（0.25–0.5 A）；250 VAC（功率因数 0.5）
标准合规性 IEC EN 50216-1、IEC EN 50216-3、IEC EN 60529 等
五、产品尺寸
主体尺寸：长 × 宽 × 高约为 297 mm×95 mm×148 mm（参考技术说明中的空间图示）。
安装接口：法兰直径 85 mm，固定螺栓孔距直径 97 mm（±2 mm），需预留足够空间用于接线和散热。
六、应用领域
工业电力系统
适用于工厂变压器、电机控制中心的过流、过压和过热保护，可与报警系统或断路器联动，减少设备停机风险。
能源与输配电
在变电站、配电网络中监测电力设备运行状态，预防因内部故障导致的停电事故，保障供电稳定性。
特殊环境场景
海洋工程、化工行业等腐蚀性环境中，可通过选配不锈钢外壳和防腐密封件，实现长期可靠运行。
