Degisimisiteknik 欧洲进口 板式热交换器更换单元M3-FG

一、产品介绍

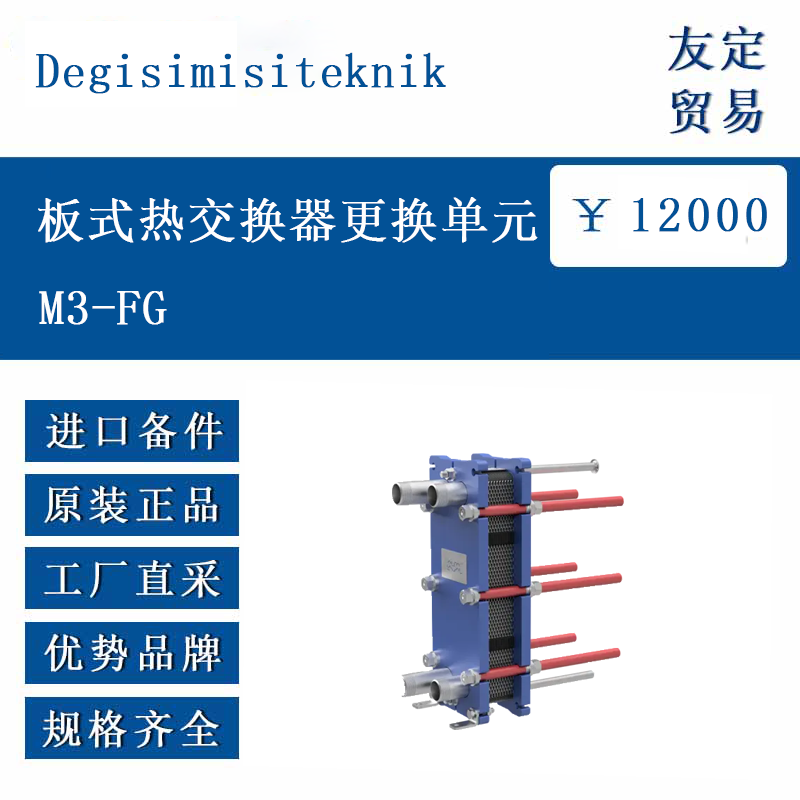

M3-FG 板式热交换器更换单元由波纹金属板（材质为 AISI316 不锈钢）和丁腈橡胶（NBR）密封垫片组成，采用无胶 Clip-On 密封结构。设备通过板间流体通道实现热量交换，适用于需要替换或升级原有热交换器的场景，不含温度 / 压力显示、控制阀门等附加装置，相关自动化系统需由用户自行设计安装。
二、功能特点
结构设计：模块化组装，便于拆卸维护，金属板数量可灵活调整以适配不同热负荷需求。
材质性能：不锈钢板耐腐蚀，丁腈橡胶垫片适应多种流体环境，工作温度*高 90°C，压力*大 10bar。
兼容性：接口为内螺纹设计（M3-T5 系列），适用于多种管径连接。
三、选型指南
热容量匹配：根据需求选择对应 kW 规格（如 16kW、20kW、25kW 等），参考一次侧 / 二次侧温度参数。
流体要求：介质氯离子含量需≤150ppm，pH≥8，否则可能影响设备寿命（超出范围需特殊处理）。
安装尺寸：参考型号对应尺寸（如 M3 系列高度 480mm、宽度 180mm），确保空间适配。
四、技术参数
参数 M3-FG 系列典型值
热容量范围 16kW-60kW
一次侧流量 2.8-10.5 m³/h（对应 16-60kW）
二次侧流量 0.4-1.3 m³/h（对应 16-60kW）
*大工作温度 90°C
*大工作压力 10bar
板材材质 AISI316 不锈钢
密封材质 丁腈橡胶（NBR）
接口规格 内螺纹（M3-T5 系列）


五、产品尺寸

型号 高度（mm） 宽度（mm） 接口长度（mm）
M3-FG 480 180 300-500

注：长度因接口规格不同略有差异，需以具体型号为准。
六、应用领域
暖通系统：住宅或商业建筑的供暖 / 制冷循环，如热水与空气的热交换（参考 “Kullanım Suyu Devresi” 应用场景）。
工业流程：化工、食品行业的液体加热 / 冷却（如文档提及的 “ISİ POMPASI” 热力泵系统）。
能源领域：小型热力站或余热回收系统，适配中等热负荷需求（基于规格参数推断）。
