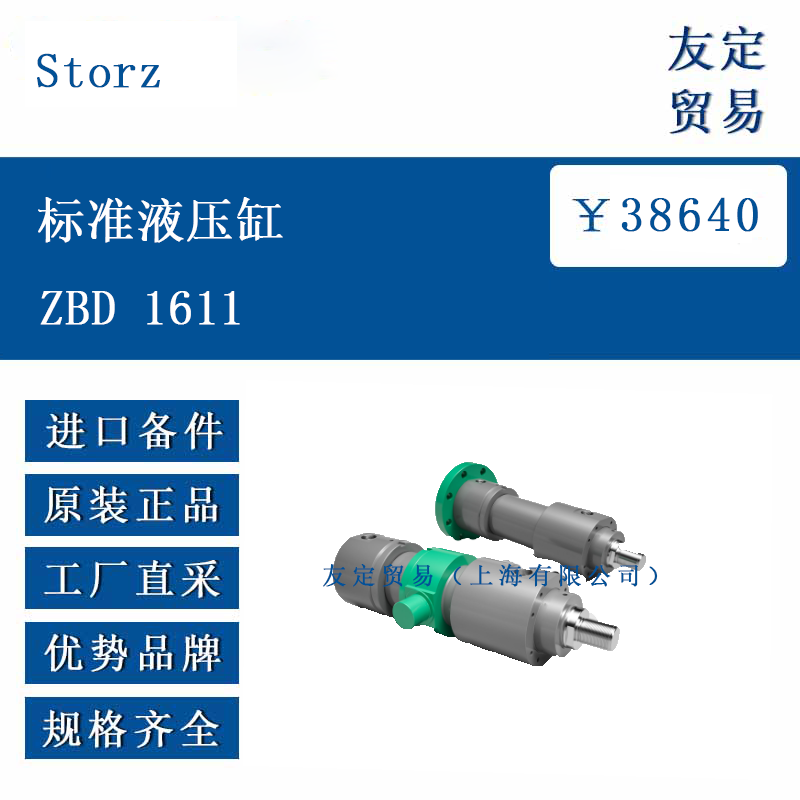

Storz 欧洲进口标准液压缸ZBD 1611

一、产品介绍

Storz ZBD 1611 标准液压缸是一款双作用液压执行元件，设计额定压力为 160 bar（16 MPa），静态试验压力达 240 bar（24 MPa）。设备采用模块化设计，提供 8 种标准安装方式和 6 种密封变体，支持不同缸径（25-200 mm）和活塞杆直径组合（对应面积比 φ=1.4 和 φ=2）。其特点是通过标准化的安装尺寸、缸长和接口螺纹，实现了国际范围内的互换性，且带或不带端缓冲的液压缸具有相同的安装尺寸。液压缸适用于矿物油及部分合成液压油（HFD 类），工作温度范围为 - 20°C 至 + 80°C，粘度范围 10-600×10⁻⁶ m²/s，活塞速度根据密封类型可达 0-0.5 m/s 或 0-1 m/s。

二、功能特点

标准化与互换性：符合国际标准，安装尺寸、接口螺纹等参数统一，便于不同品牌设备间的替换与维护。多场景适应性：提供多种安装方式（如耳轴、法兰、底座等）和密封选项，可适应不同工况下的压力、速度及介质需求。安全与可靠性：采用高强度材料及结构设计，静态试验压力为额定压力的 1.5 倍，确保在高压环境下的稳定性。维护便利性：密封组件支持独立更换，部分型号可选配端缓冲装置，减少冲击并延长使用寿命。

三、选型指南

选择 ZBD 1611 时需考虑以下因素：压力与负载：确认工况所需工作压力（≤160 bar）及推力 / 拉力需求，参考公式 \(F = p \cdot A \cdot 10\) 计算缸径（A 为活塞有效面积）。安装方式：根据设备结构选择合适的安装类型（如 MT4 耳轴、MF3/MF4 法兰等），确保安装尺寸匹配（如缸体宽度、安装孔位置）。密封与介质：根据液压油类型（矿物油或 HFD 类）和温度范围选择密封变体（如 RG、KVGV 等），避免兼容性问题。速度与缓冲：高运行速度场景需选择适配的密封类型（如 TG），冲击较大的工况可加装端缓冲装置。

四、技术参数

额定压力160 bar（16 MPa）静态试验压力1240 bar（24 MPa）缸径范围2 25-200 mm活塞杆直径 314-140 mm（对应缸径的 φ=1.4 和 φ=2 规格）面积比41.4 和 2工作温度5 -20°C 至 + 80°C（取决于液压油）粘度范围6 10-600×10⁻⁶ m²/s活塞速度7 0-0.5 m/s 或 0-1 m/s（依密封类型）液压油兼容性8矿物油（DIN 51524）、HFD 类合成油

五、产品尺寸

安装尺寸：不同缸径对应不同的安装长度和接口尺寸，例如缸径 25 mm 时，安装长度约 150 mm，活塞杆螺纹 M14×1.5；缸径 200 mm 时，安装长度约 450 mm，活塞杆螺纹 M80×3 。

六、应用领域

工业制造：适用于金属加工设备（如冲压机、折弯机）、自动化生产线的推拉动作执行。机械工程：用于建筑机械（如起重机、升降平台）的液压系统，提供稳定的动力输出。汽车行业：在汽车零部件生产线上用于压力装配、测试设备的精确控制。能源设备：适配于石油化工领域的阀门控制、管道压力测试等场景。通用机械：可作为各类机床、注塑机的液压执行元件，满足不同工况的运动需求。
