一、产品介绍

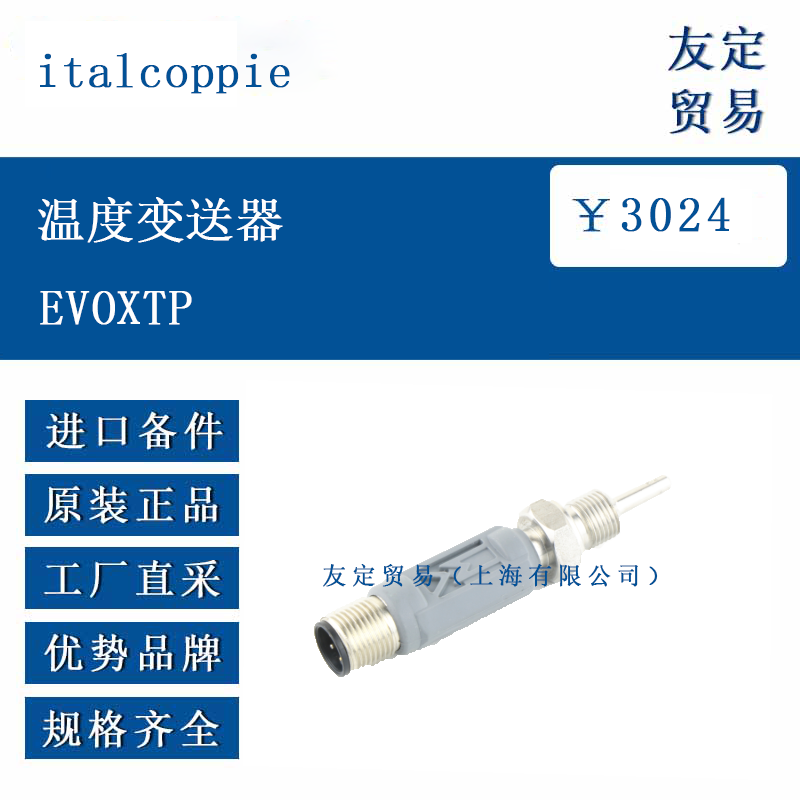

italcoppie EVOXTP 是一款带集成探头的紧凑型温度变送器，支持 4-20 mA 信号输出及 PC 编程配置。设备采用 IP67 防护等级的坚固外壳，配备 M12 输出接口及 1/8" 过程连接，适用于*高 110°C 的流体温度测量。其核心功能包括：内置 Pt100 传感器（精度 A 级，符合 IEC 751 标准），支持传感器断路或短路监测（符合 NAMUR NE43 标准），并可通过 EVOMINI SET 配置套件自定义测量范围。设备电源范围为 5.5-32 Vdc，具备极性保护，适用于化工、食品、制药等行业的现场温度采集与传输。
二、功能特点
高精度测量：在 25°C 时精度为 ±0.1K 或 ±0.1% 量程（取*大值），长期稳定性为每年 ±0.1% 量程，温度漂移≤±0.3°C/25°C 或 ±0.3% 量程 / 25°C（取*大值）。
灵活配置：支持通过 PC 软件设置测量范围（-50÷110°C）、输出信号方向（4-20 mA 或 20-4 mA）及传感器故障响应模式（断路输出≥21 mA 或短路输出≤3.6 mA）。
强防护性能：IP67 防护等级可防尘防水，适用于潮湿、粉尘或短暂浸水场景；过程连接材质为 AISI 316L 不锈钢，耐压达 100 BAR，适应高压环境。
快速响应：在水中的响应时间（达到温度阶跃的 63.2%）小于 3.5 秒，满足实时监测需求。
模块化设计：提供 13 mm 和 24 mm 两种探头长度，支持 M12 金属螺纹锁定连接器（符合 IEC 61076-2-101 标准），适配不同安装深度要求。
三、选型指南
选择 EVOXTP 时需考虑以下因素：
测量范围与精度：根据被测介质温度（-50÷110°C）选择适配的探头长度（L=13 mm 或 24 mm），并确认传感器精度（Pt100 A 级适用于 ≤300°C）。
过程连接：根据管道接口类型选择 1/8"GAS CIL（UNI-ISO 228）或 1/8" NPT（ANSI B1.20.1）螺纹，确保安装兼容性。
电气接口：M12 4 针公头连接器支持即插即用，需确认电源电压（5.5-32 Vdc）及负载电阻（*大 840Ω @24 Vdc）。
环境防护：IP67 等级适用于户外或潮湿环境，若需更高防护或防爆功能需联系厂商定制。
四、技术参数
参数项 详情
测量范围 -50÷110°C
传感器类型 内置 Pt100（A 级，符合 IEC 751 标准）
输出信号 4-20 mA（可反向），负载电阻 ≤840Ω（24 Vdc 时）
电源电压 5.5-32 Vdc
精度 ±0.1K 或 ±0.1% 量程
温度漂移 ≤±0.3°C/25°C 或 ≤±0.3% 量程 / 25°C
防护等级 IP67（防尘防水）
过程连接 1/8"GAS CIL（UNI-ISO 228）或 1/8" NPT（ANSI B1.20.1）螺纹
探头长度 13 mm 或 24 mm
响应时间 <3.5 秒
材质 探头护套：AISI 316L 不锈钢；外壳：热塑性材料
重量 20g（L=13mm）；21g（L=24mm）
五、产品尺寸（单位：mm）
探头直径 锥形设计，从 Ø3.5 mm 渐缩至 Ø3 mm
连接器规格 M12×1 金属螺纹锁定公头（4 针，符合 IEC 61076-2-101 标准）
整体长度 含探头：约 50 mm（L=13 mm 时）；约 61 mm（L=24 mm 时）
六、应用领域
化工与制药：用于反应釜、管道流体的温度监测，适应腐蚀性环境及高压工况。
食品与饮料：满足卫生级环境要求，可监测杀菌设备、发酵罐的温度变化。
能源与水处理：适用于泵站、热交换器的温度采集，支持 IP67 防护等级应对潮湿环境。
工业自动化：与 PLC、DCS 系统集成，实现生产线设备的温度实时监控与控制。
