一、产品介绍

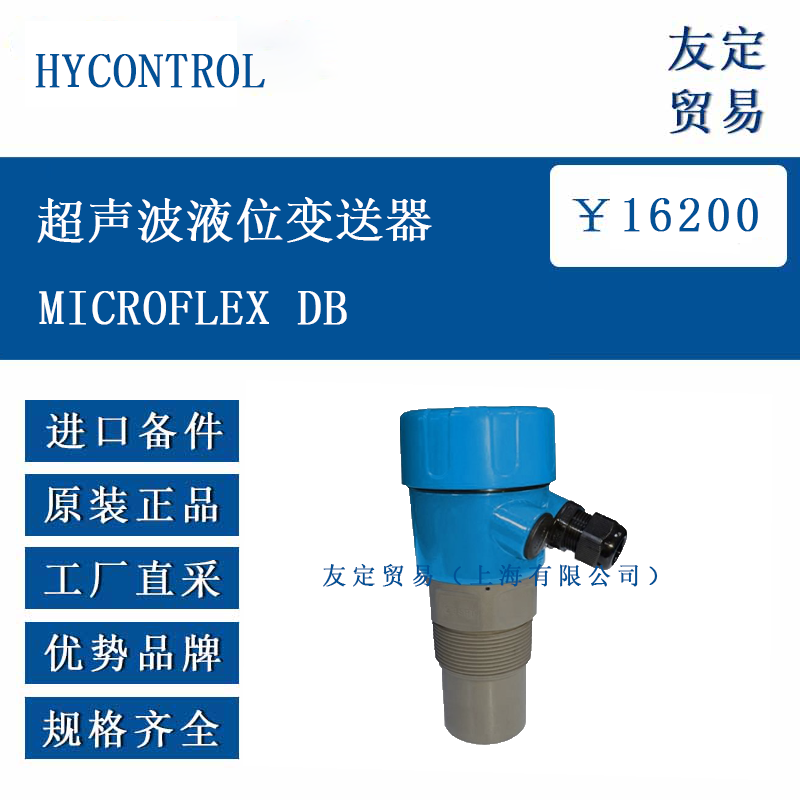

HYCONTROL MICROFLEX DB 是一款用于液体物位测量的超声波液位变送器。它通过发射超声波并接收反射信号来计算液位高度，可安装在容器顶部或侧面，实现对液体液位的连续测量。该变送器采用 4-20mA 模拟输出并支持 HART 通信协议，便于与工业控制系统集成。其外壳为粉末涂层铝材质，换能器采用 PVDF 材料，具有一定的耐腐蚀性和环境适应性，可在 - 40°C 至 60°C 的温度范围内工作，适用于多种工业环境下的液体液位监测。
二、功能特点
自动温度补偿：具备自动温度补偿功能，能够根据环境温度变化对测量结果进行修正，确保在不同温度条件下的测量准确性。
多种通信方式：采用 4-20mA 模拟输出与 HART 通信协议结合的方式，既满足传统工业控制系统的信号传输需求，又支持数字通信，方便数据的远程传输与监控。
高分辨率与精度：分辨率可达 1mm，电子精度为*大量程的 ±0.5%，能够实现对液位的精确测量，适用于对测量精度要求较高的场景。
宽电压范围：工作电压范围为 7-28VDC，在工业现场供电电压存在一定波动的情况下，仍能稳定工作。
防护性能良好：外壳防护等级达到 IP67，可有效防止灰尘侵入和水的短时浸泡，适用于较为恶劣的工业环境。
三、选型指南
1. 测量范围匹配：该变送器*大测量范围为 8 米，选型时需确认实际测量场景的液位变化范围是否在这一范围内，避免因量程不足导致测量不准确。
2. 环境温度适应性：考虑安装现场的环境温度是否在 - 40°C 至 60°C 之间，若超出此范围，可能影响变送器的正常工作和测量精度。
3. 容器压力与结构：关注容器内的*大工作压力（-0.5 至 3bar），确保变送器能够承受该压力。同时，根据容器的安装接口类型（2"BSPT 或 NPT 螺纹）选择合适的连接方式。
4. 通信与输出需求：确认工业控制系统对信号输出的要求，4-20mA 模拟输出与 HART 通信协议是否满足系统集成需求，若需要其他通信协议，需考虑是否有适配的型号或扩展模块。
5. 安装空间与方式：注意变送器的安装尺寸，尤其是过程连接接口的高度（100mm）和*小盲区距离（250mm），确保安装位置不会因喷嘴高度超过规定值而干扰信号传输。
四、技术参数
型号 MICROFLEX DB
*大测量范围 8 米（26 英尺）
工作电压 7-28VDC（端子处，残余纹波不大于 100mV）
功耗 24VDC 时 500mW
模拟输出 4-20mA，支持 HART 协议（推荐 24VDC 时 250Ω 负载）
模拟分辨率 14 位
通信方式 4-20mA+HART
盲区距离 250mm（10 英寸）
工作频率 50kHz
分辨率 1mm（0.04°）
电子精度 *大量程的 ±0.5%
工作温度 -40°C 至 60°C
*大工作压力 -0.5 至 3bar（0-44PSI）
温度补偿 自动
材质 换能器：PVDF；外壳：粉末涂层铝
显示 4 行图形显示
按键 4 个按键（CAL、RUN、UP、DOWN）
数据存储 内存可保留数据超 10 年
防护等级 IP67
电缆入口 M20 电缆密封套
安装方式 2"BSPT 螺纹
典型重量 1kg（2.2 磅）
五、产品尺寸
过程连接：2"BSPT 螺纹接口，接口高度为 100mm（4 英寸）。
电缆入口：采用 M20 电缆密封套，方便电缆接入。
其他尺寸：可拆卸螺帽直径约 85mm（3.4 英寸），侧面高度约 52mm（2 英寸）。
六、应用领域
1. 化工行业：适用于化工原料储罐、反应釜等容器的液位测量，可实时监测酸、碱、溶剂等各类化工液体的液位变化，为化工生产过程控制提供准确数据。
2. 食品与饮料行业：用于牛奶、果汁、糖浆等食品液体的储罐液位监测，满足食品行业对卫生和测量精度的要求，帮助企业优化生产流程和库存管理。
3. 水处理领域：可用于污水处理厂的沉淀池、清水池以及供水系统的水箱液位测量，为水资源管理和水处理工艺控制提供支持。
4. 能源行业：在石油、天然气储罐以及电厂循环水系统的液位监测中发挥作用，确保能源存储与输送过程的安全与稳定。
5. 制药行业：适用于制药过程中各类药液储罐的液位测量，符合制药行业对设备材质和测量精度的严格要求，保障药品生产过程的规范性。
