一、产品介绍

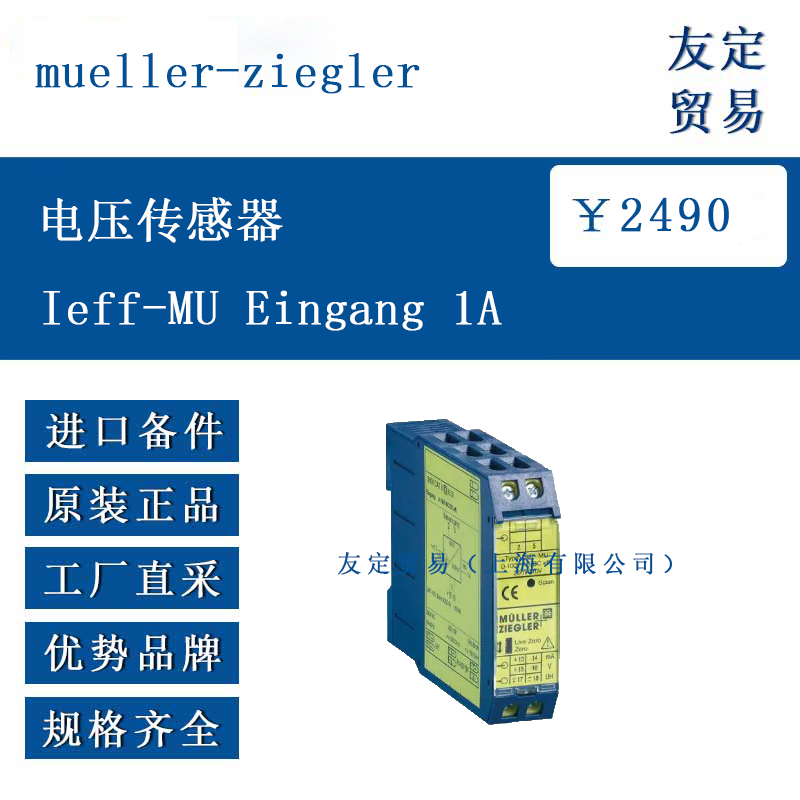

Mueller-Ziegler Ieff-MU Eingang 1A 电压传感器是一种用于电流信号转换与隔离的设备，可将任意波形的电流或电压转换为标准直流信号输出。该传感器采用 True RMS 测量技术，能准确处理峰值因数高达 4 的复杂波形，通过光耦实现输入与输出的电气隔离，确保测量系统的安全性。其双输出端口可在 0-20mA/0-10V 或 4-20mA/2-10V 之间切换，适用于工业自动化系统中的电流监测与信号传输。
二、功能特点
True RMS 测量：支持任意波形的交直流电流测量，峰值因数处理能力达 4，确保复杂波形下的测量精度。
电气隔离设计：通过光耦实现输入与输出的 galvanic 隔离，有效防止干扰并保障系统安全。
双输出配置： frontseitig 可切换的 0-20mA/0-10V 或 4-20mA/2-10V 输出，适配不同控制系统需求。
宽频率范围：标准频率范围为 DC/40-200Hz，可选 DC/40-1000Hz，满足多种工业场景需求。
可靠的过载保护：持续过载能力达 1.2 倍额定值，电流短时冲击可承受 20 倍额定值 1 秒。
三、选型指南
1. 输入参数匹配：确认被测电流范围是否在 0-1A 额定值内，同时注意波形峰值因数不超过 4，避免测量误差。
2. 输出信号需求：根据控制系统接口选择合适的输出模式（0-20mA/0-10V 或 4-20mA/2-10V），确保信号兼容性。
3. 频率范围要求：若应用场景涉及高频信号（如变频器输出），需选择 DC/40-1000Hz 的可选配置。
4. 电源兼容性：核实辅助电源类型（230V AC、24V DC 等），确保与现场供电匹配。
5. 环境条件评估：工作温度范围为 - 15℃至 + 55℃，需确保现场环境温度在该区间内，避免影响测量精度。
四、技术参数
输入类型 任意波形交直流电流（True RMS）
额定输入 0-1A，电压降 60mV
频率范围 标准 DC/40-200Hz，可选 DC/40-1000Hz
过载能力 持续 1.2 倍，短时 20 倍 / 1 秒
输出信号 双输出，可切换 0-20mA/0-10V 或 4-20mA/2-10V
输出负载 电流输出≤500Ω，电压输出≥10mA
测量精度 ±0.5%
峰值因数 4（误差≤0.5%）
响应时间 <300ms
辅助电源 230V AC±20%（45-65Hz，2.5VA），可选多种电源类型
防护等级 输入 / 输出 / 电源间耐压 4kV（<500V 输入）或 5.2kV（>500V 输入）
安装方式 DIN 导轨安装（TH35，符合 DIN EN 60715）
五、产品尺寸
尺寸项目 数值（mm）
宽度 22.5（Gehäuse A）
深度 约 90（含端子）
高度 约 110
重量 170g
六、应用领域
电力系统监测：用于变电站、配电柜的电流监测，将大电流转换为标准信号供仪表显示或 PLC 采集。
工业自动化：在生产线设备中监测电机电流，实现过载保护与能效分析，如机床、风机控制系统。
能源管理系统：集成于楼宇自动化系统，测量照明、空调等设备的电流消耗，支持能源计量与优化。
变频器应用：适配变频器输出的非正弦波形电流测量，确保复杂工况下的准确监测。
测试与研发：实验室中用于电流信号的转换与隔离，为测试设备提供标准信号输入。
