一、产品介绍

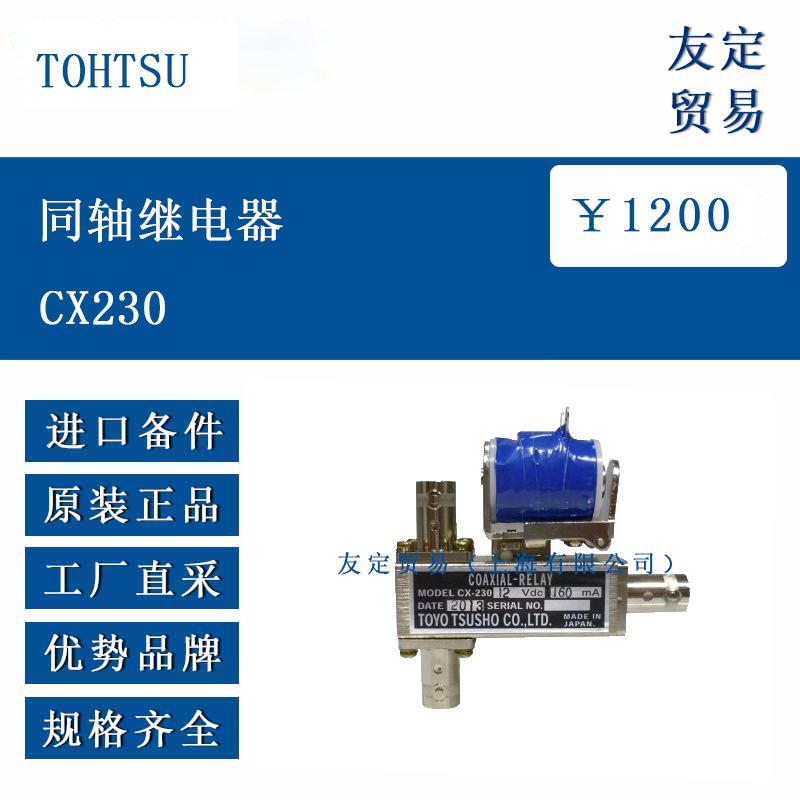

TOHTSU CX230 是一款同轴继电器，配备 3 个 BNC - Female 连接器。它主要用于高频信号切换，能在 1GHz 频率环境下工作，可实现发射机与接收机间的信号切换，在高频电路系统中发挥信号控制作用。
二、功能特点
高频信号处理能力：可在高达 1GHz 频率下稳定工作，能有效处理高频信号的传输与切换，为高频通信、测试测量等场景提供支持。
信号切换功能：拥有发射机与接收机间的信号切换能力，为相关设备信号流转提供有效控制手段。
BNC 连接器优势：3 个 BNC - Female 连接器的配置，BNC 接口在射频应用中较为常见，具备良好屏蔽性能与稳定连接特性，能降低信号干扰和损耗，保障高频信号传输稳定性与可靠性。
三、选型指南
工作电压匹配：需依据实际工作场景确定工作电压要求。CX230 有 12V、24V 等不同电压规格，务必保证所选继电器额定电压与实际工作电压一致，否则可能致使继电器无法正常运行或损坏。
频率需求适配：应用场景若涉及高频信号，需明确信号频率范围，确保 CX230 的 1GHz 工作频率上限符合实际需求。若信号频率超出此范围，继电器可能无法正常工作或性能下降。
接口类型适配：考虑与现有设备或电路的连接情况，因 CX230 采用 3 个 BNC - Female 连接器，要确认与之连接设备的接口类型是否匹配。若接口不兼容，可能需额外转接设备。
负载能力考量：了解实际电路中的负载电流和功率大小，保证继电器能承受相应电流和功率，防止过载运行影响继电器寿命或引发故障。
四、技术参数
电气参数
RF 阻抗：50 欧姆，与常见射频系统阻抗适配，利于信号高效传输。
线圈电压：有不同规格，12V DC 对应电压范围 9V DC - 16.5V DC，24V DC 对应电压范围 18V DC - 26.5V DC。
线圈电阻：20 摄氏度时，12V DC 规格电阻为 75 欧姆 ±10%，24V DC 规格电阻为 300 欧姆 ±10%。
吸合电压：以 12V DC 规格为例，吸合电压范围 9V - 16.5V（标称 12V DC）。
释放电压：*小值 1.5V DC（以 12V DC 规格为例）。
电流：12V DC、20 摄氏度条件下，电流为 160mA。
切换时间
吸合时间：*大 20ms。
释放时间：*大 15ms。
机械参数
触点形式：SPDT（单刀双掷）。
工作温度范围：-50 摄氏度至 + 70 摄氏度，可适应较宽温度范围工作环境。
重量：约 230 克。
安装方式：通过两个螺丝安装固定。
射频参数（不同频率下）
50MHz：驻波比（VSWR）*大 1.05，隔离度（-dB（min））为 56，插入损耗（-dB（max））为 0.05，输入射频功率（W）为 300。
150MHz：驻波比*大 1.1，隔离度为 42，插入损耗为 0.05，输入射频功率为 300。
500MHz：驻波比*大 1.15，隔离度为 30，插入损耗为 0.1，输入射频功率为 300。
1000MHz：驻波比*大 1.3，隔离度为 24，插入损耗为 0.2，输入射频功率为 200。
五、产品尺寸
产品尺寸可查阅产品说明书获取精确数据。
六、应用领域
通信领域：应用于基站、卫星通信等设备，实现高频信号切换与控制，保障通信信号稳定传输与有效切换。
测试测量设备：在射频信号发生器、频谱分析仪等仪器中，用于信号路由和切换，辅助完成各类测试测量工作。
广播领域：在广播发射机、接收机系统中，参与信号传输路径控制与切换，助力广播信号准确发射与接收。
自动化控制：在一些对高频信号有自动化切换和控制需求的工业自动化系统中得到应用，为系统自动化运行提供信号控制支持。
