一、产品介绍

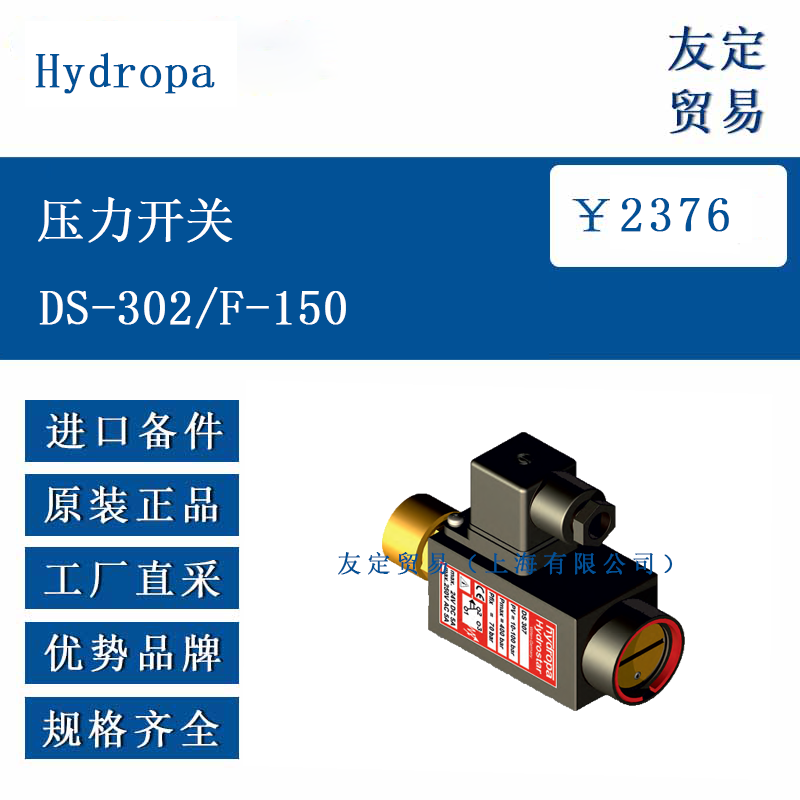

DS-302/F-150 压力开关基于活塞 - 弹簧原理工作，当监测压力达到设定值时，活塞（6）通过弹簧板（5）触发微动开关（2），输出电气信号。压力设定通过调节元件（3）实现，顺时针旋转增大压力，逆时针旋转减小压力，机械止动结构防止弹簧因过度调节卡死。该型号采用法兰连接设计，适用于需要固定安装的液压系统，黑色涂装铝制外壳具备一定抗环境干扰能力，黄铜压力接口确保耐腐蚀性。
二、功能特点
活塞弹簧设计：通过活塞传递压力，弹簧预紧力决定开关阈值，结构简单可靠，适用于连续压力监测。
法兰连接：采用法兰安装方式，便于固定在设备面板或管道上，适合需要稳定安装的场景。
调节保护：配备固定盖或可锁定调节旋钮（E10 H2 闭合），防止意外触碰导致压力设定变化。
宽温适应：工作温度范围 - 40°C 至 + 90°C，可在多种工业环境中使用。
防护等级：标准防护等级 IP65，可抵御灰尘和喷水侵入，满足一般工业环境需求。
三、选型指南
压力范围匹配：DS-302/F-150 的压力调节范围为 20-150 bar，需确保系统工作压力在该区间内，*大耐压 500 bar（标准密封）。
连接方式：若系统需要法兰安装（如 NG6/NG10 阀连接），可选择此型号；若需螺纹连接，可考虑 DS-302 其他版本。
电气参数：确认开关电压（*大交流 250V / 直流 24V）和电流（阻性负载*大 5A）是否匹配控制系统需求。
环境条件：若环境温度超过 - 40°C 至 + 90°C 范围，或需更高防护等级（如 IP68），需咨询特殊版本。
四、技术参数
参数类型 具体数值
压力范围 20-150 bar（调节范围），*大耐压 500 bar（标准密封）
活塞直径 对应压力范围的活塞直径未明确标注，参考同系列型号可能为 5 mm
重复精度 小于 1%
工作介质 油、油水乳化液，粘度范围 10-800 mm²/s
电气开关 机电转换开关，符合 CEE 24、VDE 0630 等标准，纯银触点
电压 / 电流 *大阻性负载：250V AC/5A，24V DC/5A；*大感性负载 1A
防护等级 IP65（标准），IP68 可选
电缆接口 符合 EN 175301-803 标准，Pg11（可选 Pg9），电缆截面 0.5-1.5 mm²
重量 基本型 0.5 kg
五、产品尺寸
法兰连接尺寸：参考 DS-302/F 系列，安装面需满足 Ø7x1.5 O 型圈密封，具体安装孔距需参考技术图纸。
整体尺寸：约 114 mm（长度）x 45 mm（直径），调节旋钮直径约 32 mm。
六、应用领域
工业液压系统：用于机床、注塑机等设备的液压回路压力监测，当系统压力达到设定值时触发报警或停机。
工程机械：安装于挖掘机、起重机的液压系统中，监控油泵压力，保护设备避免过载。
自动化生产线：与 PLC 系统配合，实现液压动力单元的压力自动控制，确保工序稳定性。
能源设备：在液压驱动的风电设备变桨系统中，监测液压油压力，保障叶片角度调节精度。
