一、产品介绍

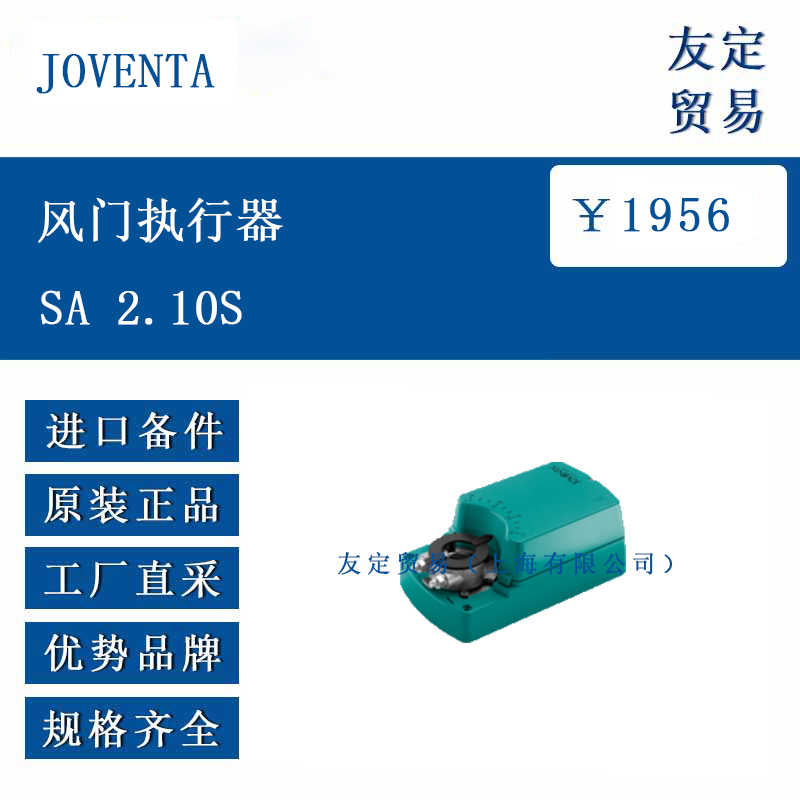

JOVENTA SA 2.10S 风门执行器专为通风与空调系统中的风门操作设计，采用紧凑结构与通用适配器，适配直径 10-20mm 的圆形轴或 10-16mm 的方形轴，轴长需至少 48mm。执行器通过活塞 - 弹簧原理实现风门角度控制，当系统压力达到设定值时，触发内部微动开关输出电气信号，实现风门的启闭或角度调节。其设计支持旋转方向选择与角度限制，末端位置自动关闭功能（过载开关）可避免机械损伤，同时具备末端位置节能特性。
二、功能特点
控制模式：支持 2 点或 3 点控制，满足不同系统的自动化控制需求。
运行特性：负载独立运行时间，确保在不同风门负载下运行时间稳定，SA 2.10S 运行时间为 16 秒。
并联能力：*多可 5 台并联运行，适用于大型通风系统的集中控制。
安装便捷：插拔式端子块连接，配合通用适配器可直接安装在标准轴上，无需额外配件。
角度调节：旋转角度限制范围 5°-85°（机械角度 93°），可按 5° 步长调节，适应不同风门开度需求。
安全设计：手动释放按钮便于维护，2 个可调辅助开关可自定义位置反馈，末端位置自动断电保护。
环境适应：防护等级 IP54（线缆向下时），工作温度 - 20℃至 + 50℃，存储温度 - 30℃至 + 60℃。
三、选型指南
扭矩匹配：SA 2.10S 提供 16Nm 扭矩，适用于*大 3.0m² 的风门面积，需根据风门尺寸与阻力选择。
电源要求：AC230V 供电，频率 50-60Hz，确保与现场电源兼容，避免电压波动影响运行。
控制需求：若需位置反馈，可选择带电位器版本（如 SA 2.10P1/P2），SA 2.10S 默认无电位器。
环境条件：确认使用环境温度与湿度在 - 20℃至 + 50℃、5%-95% 相对湿度范围内，避免超出防护等级 IP54 的防护能力。
安装空间：确保风门轴长度≥48mm，执行器整体尺寸适配安装位置，参考尺寸图进行布局。
四、技术参数
扭矩 16Nm
风门面积 *大 3.0m²
运行时间 16 秒
电源电压 AC230V±10%，50-60Hz
功耗 运行时 12.0W，末端位置 3.7W
控制信号 2 点或 3 点控制
旋转角度 机械 93°，可调范围 5°-85°
辅助开关 2 个，额定 1.5A/AC230V
电位器 无（可选配 1000Ω 或 140Ω）
防护等级 IP54（线缆向下）
重量 1.2kg
服务寿命 60,000 次旋转
噪声等级 45dB(A)
标准 符合 EN 60529、EN 60730-2-14、EMC 标准
五、产品尺寸
安装尺寸：适配轴直径 10-20mm（圆形）或 10-16mm（方形），轴长≥48mm。
外形尺寸：主体直径约 82.5mm，安装孔距约 67.5mm，深度约 137mm。
接口规格：线缆接口 M16x1.5，支持 1m 无卤素电缆（可选配）。
六、应用领域
建筑通风系统：用于写字楼、商场、酒店的空调风阀控制，调节室内空气流量与温度。
工业通风：适配工厂车间、仓库的通风设备，实现废气排放或新鲜空气引入的自动化控制。
HVAC 系统：与楼宇自动化系统（BMS）集成，实现风门的远程监控与智能调节。
空气处理机组：安装于组合式空调机组中，控制新风、回风及排风阀的开度比例。
消防安全：配合消防系统，在火灾时控制防火阀的启闭，阻断烟气蔓延。
