一、产品介绍

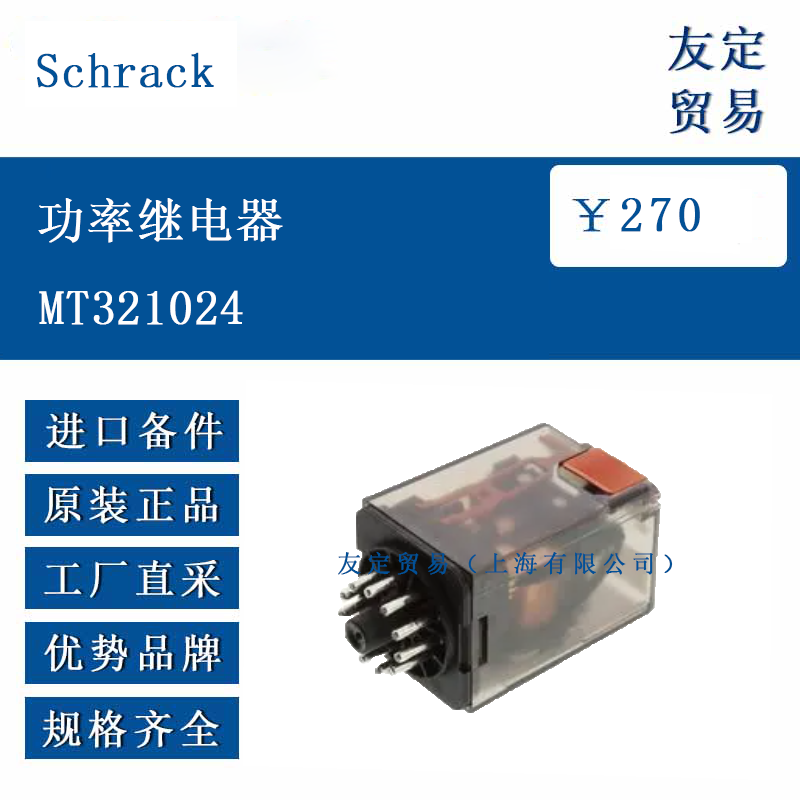

Schrack MT321024 功率继电器是一款设计用于工业自动化系统的切换元件，采用 3 组转换触点结构（11 针圆形底座），支持 24V DC 线圈供电。其核心优势在于无镉银镍合金（AgNi 90/10）触点材料，确保高可靠性与长寿命。继电器标配机械运行指示，便于现场观察工作状态，同时支持可选的电气指示（如 LED 灯）功能。产品通过 VDE 和 cULus 认证，适用于需要安全切换与负载控制的工业环境，其测试按钮系统可通过前端手柄操作，确保触点状态验证的安全性。
二、功能特点
多触点配置：3 组转换触点（3 Wechsler），支持 10A 额定电流，可同时控制多路电路切换。
无镉触点技术：采用 AgNi 90/10 触点材料，不含镉，符合环保要求，同时具备良好的导电性能与抗磨损能力。
宽温适应性：直流线圈版本可在 - 40°C 至 + 60°C 环境下稳定工作，适应工业现场复杂温度条件。
机械与电气指示：标准配置机械运行指示，可选配 LED 电气指示，直观显示继电器工作状态。
安全认证：通过 VDE（6182）和 cULus（E214025）认证，确保符合欧洲及北美安全标准。
抗干扰设计：初始击穿强度达 2500V rms（触点与线圈间），具备良好的绝缘性能与抗电磁干扰能力。
三、选型指南
线圈电压匹配：确认系统供电为 24V DC，需匹配继电器线圈参数（吸合电压 18V DC，释放电压 2.4V DC）。
触点负载能力：根据负载电流选择，MT321024 支持 10A 额定电流，适用于 240VAC 以下阻性负载，感性负载需降额使用。
环境条件：工作温度需在 - 40°C 至 + 60°C 范围内，避免潮湿、粉尘环境。
安装空间：继电器重量 80g，采用插装式连接，需预留足够空间（11 针底座尺寸参考同类产品）。
认证需求：若应用于北美市场，需确认 cULus 认证是否符合当地规范。
四、技术参数
触点配置 3 组转换触点（3 Wechsler），11 针圆形底座
额定电压 240VAC（阻性负载），400VAC（耐压）
额定电流 10A（阻性负载），4A（感性负载）
线圈参数 24V DC，额定电阻 475Ω±10%，功率 1.2W，吸合电压≤18V，释放电压≥2.4V
绝缘性能 触点间耐压 1500V rms，触点与线圈间 2500V rms
机械寿命 20×10⁶次操作循环
电气寿命 10A/250VAC 时 10 万次，4A/250VAC 时 3 万次
响应时间 *大吸合时间 15ms，*大释放时间 10ms
环境温度 工作温度 - 40°C 至 + 60°C（DC 线圈），存储温度 - 40°C 至 + 80°C
重量 / 包装 80g/25 个 / 包装
五、产品尺寸
宽 × 高 × 深：22.5mm×45mm×50mm，建议联系厂家获取详细安装尺寸图。
六、应用领域
工业自动化：用于 PLC 控制系统的信号放大与负载切换，如电机启停控制、阀门开关驱动。
电力设备：在配电柜中作为断路器辅助触点，或用于电力监控系统的状态反馈。
机械工程：机床、纺织机械中的程序控制，实现多工序逻辑切换。
楼宇自动化：空调系统、电梯控制中的继电器逻辑回路，确保设备协调运行。
测试设备：实验室中作为可调负载开关，或用于信号模拟与电路保护。
