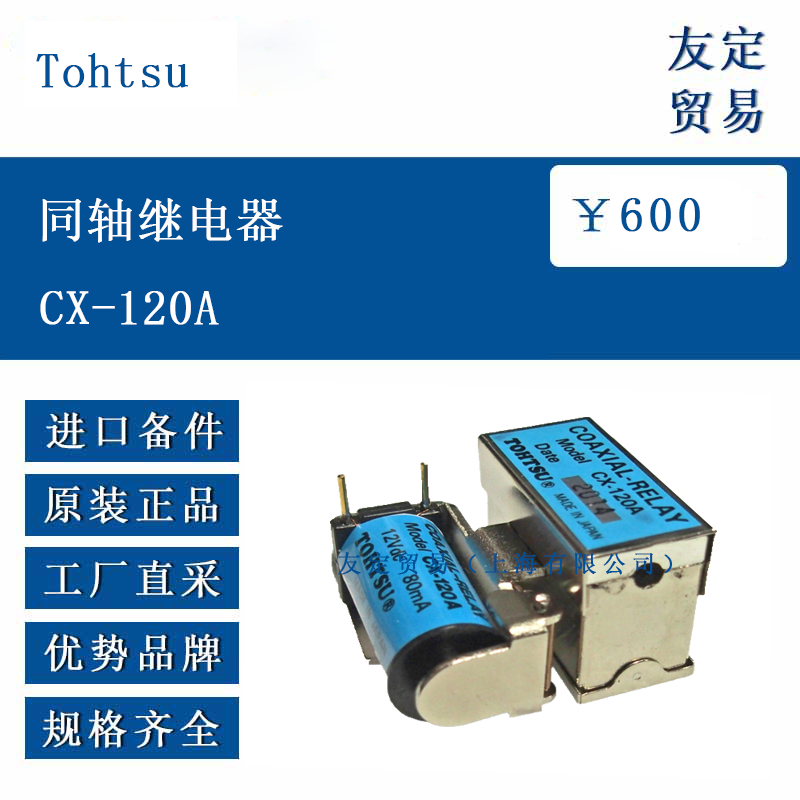

Tohtsu 欧洲进口 同轴继电器CX-120A

一、产品介绍
Tohtsu CX-120A 同轴继电器是一款专为射频应用设计的电子切换元件，采用 SPDT（单刀双掷）触点结构，支持 50 欧姆阻抗系统。该继电器通过 12V DC 线圈驱动，具备低插入损耗和高隔离度特性，适用于 50MHz 至 1000MHz 频率范围的射频信号切换。其设计满足印刷电路板安装需求，机械寿命可达 100 万次以上，适用于需要频繁切换的射频系统。
二、功能特点
射频性能：在 50MHz 时 VSWR≤1.05，隔离度≥60dB，插入损耗≤0.05dB，确保射频信号的高质量传输。
快速切换：吸合时间典型值 2ms，释放时间典型值 5ms，适应高速切换需求。
宽温工作：工作温度范围 - 25°C 至 + 50°C，满足多种环境下的稳定运行。
高可靠性：机械寿命不少于 100 万次操作，适合长期连续使用。
低功耗设计：线圈电阻 150 欧姆（20°C 时），工作电流 80mA@12V DC，降低系统功耗。
阻抗匹配：50 欧姆特性阻抗，适配主流射频系统。
三、选型指南
频率范围：确认应用场景的工作频率在 50MHz 至 1000MHz 范围内，确保 VSWR 和隔离度满足需求。
功率处理：输入射频功率*大 0.25kW（50MHz），需根据实际功率选择，避免过载。
电压兼容性：线圈工作电压 10V DC 至 14V DC（标称 12V DC），确保供电系统匹配。
安装方式：仅支持印刷电路板安装，需预留合适的安装空间。
环境条件：若工作温度超出 - 25°C 至 + 50°C 范围，需咨询特殊版本。
四、技术参数
触点配置 SPDT（单刀双掷）
阻抗 50 欧姆
频率范围 50MHz 至 1000MHz
VSWR 50MHz≤1.05，150MHz≤1.1，500MHz≤1.3，1000MHz≤1.4
隔离度 50MHz≥60dB，150MHz≥50dB，500MHz≥40dB，1000MHz≥29dB
插入损耗 50MHz≤0.05dB，150MHz≤0.1dB，500MHz≤0.2dB，1000MHz≤0.25dB
线圈电压 标称 12V DC，范围 10V DC-14V DC
线圈电阻 150±10% 欧姆（20°C）
工作电流 80mA@12V DC（20°C）
开关时间 吸合 2ms 典型，释放 5ms 典型
机械寿命 ≥100 万次操作
工作温度 -25°C 至 + 50°C
防护等级 标准工业级
五、产品尺寸
尺寸 数值（mm）
长度 约 26.1
宽度 约 19.2
安装孔距 参考技术图纸
六、应用领域
通信系统：无线基站、卫星通信设备中的射频信号切换与路由。
测试测量：射频测试仪器、信号发生器的通道切换控制。
雷达技术：雷达系统中的发射 / 接收通道切换，保障信号传输质量。
广播电视：发射台、演播室的射频链路管理。
航空航天：机载通信设备、遥感仪器的射频路径控制。
