一、产品介绍

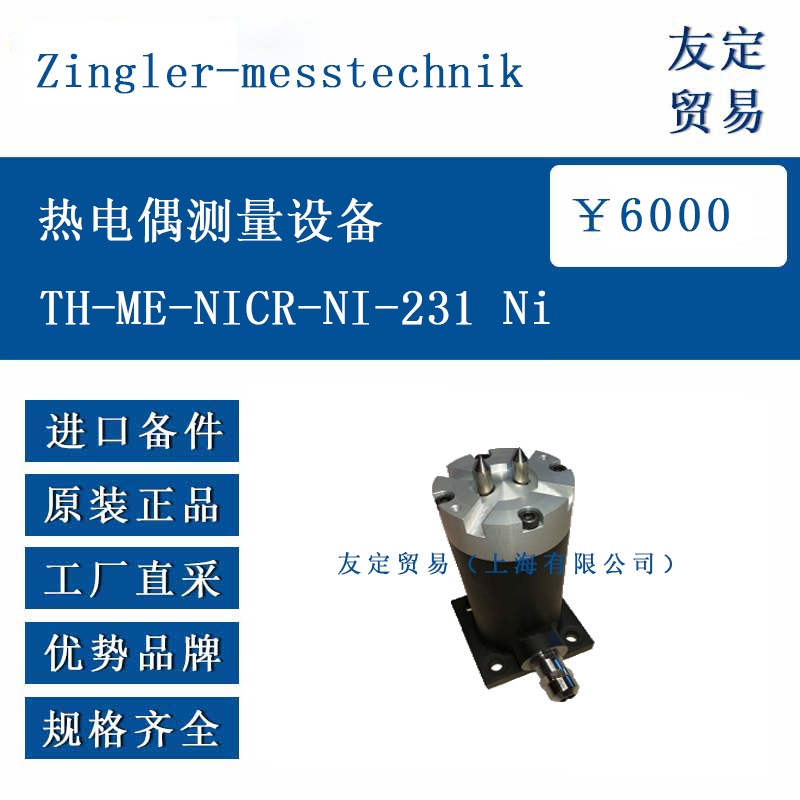

TH-ME-NICR-NI-231-20-7 热电偶测量设备专为导电金属表面的温度测量设计，尤其适用于发射率不确定的金属表面温度快速检测。设备通过液压或气动机械传输装置驱动，7.0mm 直径的探头尖端由弹簧施加约 28N 的力压向被测表面，确保良好接触，接触后即刻获取测量值。探头弹簧行程可达 20mm，适应一定范围内的表面起伏。外壳采用实心钢管焊接 100mm 法兰圈，传感器头为铝制，内部零件由耐热塑料和陶瓷绝缘，探头为 NiCr（绿色 +）和 Ni（白色 -）的 K 型热电偶丝，适用于 600°C 以下金属表面的短时间温度测量。
二、功能特点
快速测量：探头接触金属表面后即刻输出测量值，响应时间短，满足实时检测需求。
机械设计：弹簧加压探头（28N 力）确保与表面紧密接触，20mm 弹簧行程适应不规则表面。
材质配置：铝制传感器头搭配陶瓷绝缘部件，耐高温且绝缘性能良好。
探头规格：7.0mm 直径探头，适用于较小测量区域，提高测量精度。
配套转换：需搭配 LKM231 型转换器（带电流隔离），将热电压转换为 4-20mA 标准信号。
信号传输：使用 K 型补偿电缆连接探头与转换器，确保信号稳定，如需延长需使用同类型电缆。
三、选型指南
测量范围：确认被测金属表面温度在 0-600°C 范围内，避免超过设备适用上限。
基底材料：适用于导电金属表面，非导电材料需选择其他测量方式。
环境条件：考虑设备工作环境温度及湿度，确保与配套转换器 LKM231 的工作温度范围（-25 至 85°C）兼容。
精度需求：根据测量精度要求（如 ±1% FS）选择合适的型号，参考技术参数中的线性误差。
安装方式：设备需与液压 / 气动驱动装置配合，确保安装空间满足法兰尺寸（100x100x15mm）。
信号输出：若需要标准电流信号（4-20mA），需配套 LKM231 转换器，确保系统兼容性。
四、技术参数
测量原理 K 型热电偶（NiCr-Ni）
测量范围 0-600°C（短时间测量）
探头直径 7.0mm
弹簧压力 约 28N
弹簧行程 20mm
响应时间 <0.1 秒（搭配 LKM231）
输出信号 需通过 LKM231 转换为 4-20mA
精度 线性误差 < 1% FS
参考端误差 ±0.5°C
工作温度 设备主体适用于常规工业环境，配套转换器 - 25 至 85°C
防护等级 未明确标注，建议参考配套转换器 IP20
电缆类型 K 型补偿电缆
转换器型号 LKM231，支持多种热电偶类型
转换器电源 24VDC±10%
转换器输出 4-20mA，电流环
五、产品尺寸
探头部分：直径 7.0mm，长度根据安装需求确定
外壳法兰：100x100x15mm（长 x 宽 x 厚）
传感器头：铝制
安装接口：M18x1.5 螺纹用于电缆入口
六、应用领域
工业制造：金属加工、热处理炉、锻造设备的表面温度监测。
质量控制：金属部件生产过程中的温度检测，确保工艺一致性。
设备维护：电机、变压器等电气设备的过热检测。
科研实验：材料科学研究中的表面温度动态测量。
航空航天：飞机零部件金属表面的温度特性测试。
能源行业：发电设备、管道系统的金属表面温度监控。
