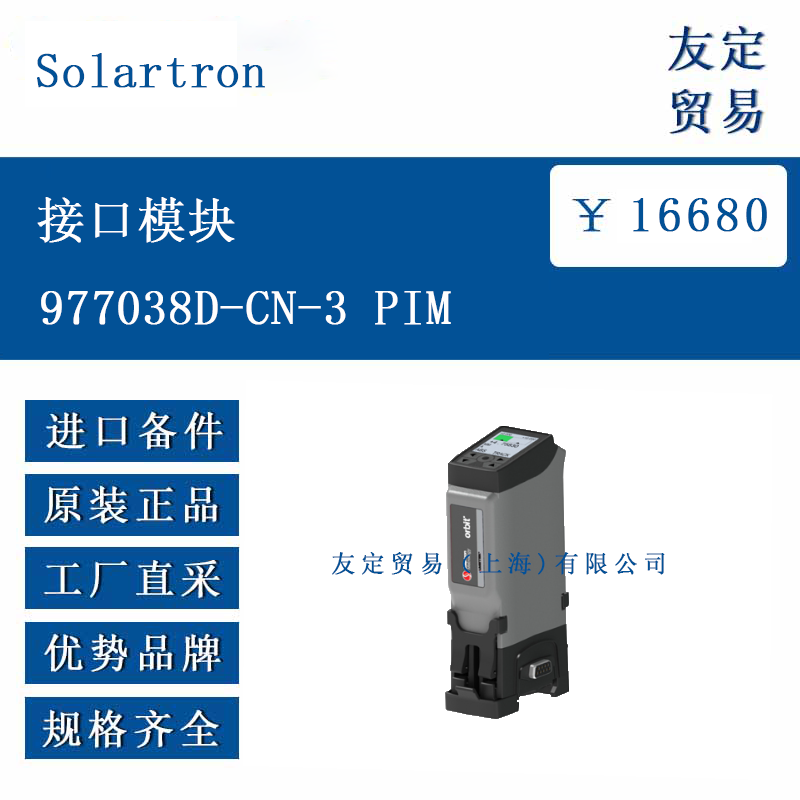

| | 品牌：Solartron | | 型号：977038D-CN-3 PIM | | 电源电压：24 V | |
| | 支持网络：通用 | | 数据接口：USB | | 外形尺寸：24 mm | |
一、产品介绍
该模块是 Solartron Orbit® 3 数字测量系统的组成部分，基于 ProfiNet 协议设计，旨在为工业测量场景提供稳定的接口连接功能，支持与 PLC 等设备的通信，适用于需要精密数据传输的测量系统构建。
二、功能特点
防护性能：具备 IP43 密封等级，可在一定程度上防止灰尘侵入和喷水影响。
环境适应性：存储温度范围为 0 至 +60℃，工作温度范围为 +5 至 +60℃，满足多种工业环境的温度要求。
电磁兼容性：符合 EN61000-6-3（EMC 发射）和 EN61000-6-2、EN61326-1:2013（EMC 抗扰度）标准，减少电磁干扰影响。
模块扩展：无需额外电源时，*多可驱动 10 个 Orbit 模块。
数据读取：支持高速数据读取，读取速率根据连接的模块数量有所不同，例如 1 个模块时读取速率为 277 次 / 秒，10 个模块时为 1780 次 / 秒。
三、选型指南
若需高读取速率，建议优先考虑单模块或少量模块配置（如 1-2 个模块，对应读取速率 277-554 次 / 秒）；若需同时驱动多个模块，需根据实际需求平衡读取速率与模块数量（如 48 个模块时读取速率为 2592 次 / 秒）。
确认应用场景的温度范围和防护需求，确保模块的工作温度（+5 至 +60℃）和 IP43 密封等级符合现场条件。
四、技术参数
密封等级 IP43
存储温度 0 至 +60℃
工作温度 +5 至 +60℃
EMC 发射标准 EN61000-6-3
EMC 抗扰度标准 EN61000-6-2、EN61326-1:2013
材料 PIM 部分采用 ABS、尼龙、亚克力材质
协议 ProfiNet
电源输入 +18 至 +32 VDC
电气接口 以太网 2x RJ485 连接器，Micro USB 用于配置
显示 彩色 LCD，带亚克力密封盖
五、产品尺寸
具体尺寸信息请参考 Solartron 提供的产品手册或联系当地销售办公室获取详细参数。
六、应用领域
该模块适用于实验室、车间及现场的精密线性测量场景，可用于质量控制、测试测量以及机器控制等领域，支持与各类测量探头、位移传感器等设备的集成使用。
