一、产品介绍

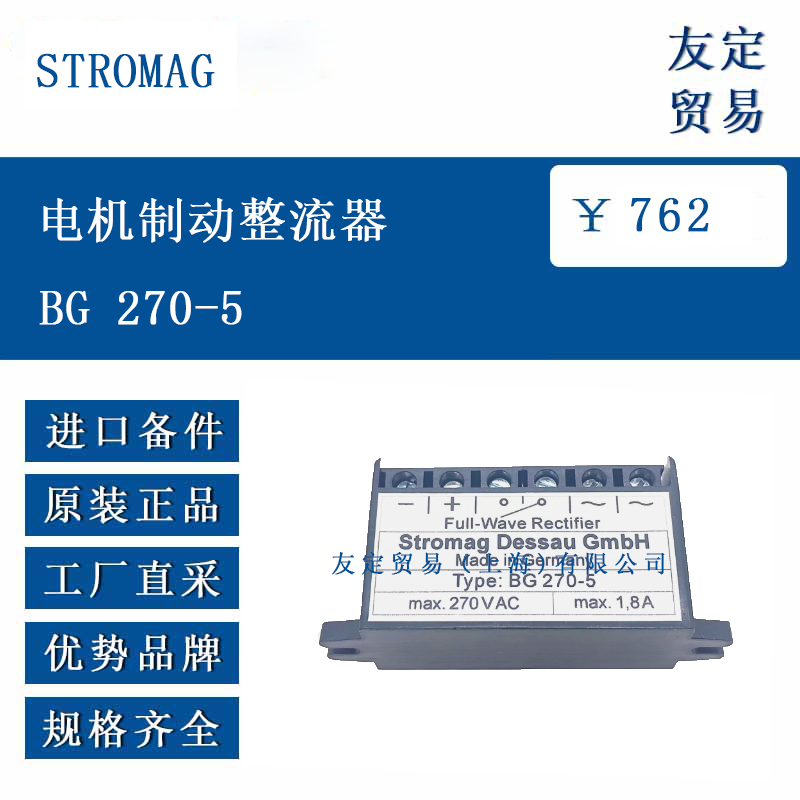

STROMAG BG 270-5 电机制动整流器是一款用于工业电机制动系统的整流装置，主要功能是将交流电转换为直流电，为电磁制动器提供稳定的直流电源，实现电机的快速、精准停机。其设计旨在满足工业环境下的可靠性需求，支持与各类异步电机、伺服电机配套使用，适用于需要频繁启停或紧急制动的场景。装置采用模块化结构，便于安装与维护，可适配不同电压等级的输入电源，并具备过载保护机制，减少因电流异常导致的设备损坏风险。
二、功能特点
整流性能：采用桥式整流电路，将 AC 电源转换为 DC 输出，电压波动小，确保制动器动作平稳。
保护机制：内置过载、短路保护模块，当系统电流超过额定值时自动切断输出，避免制动器过热或烧毁。
环境适应性：支持宽温工作环境（-20°C 至 +60°C），防护等级可达 IP20，可抵御工业环境中的灰尘与轻度溅水。
兼容性：适配多种制动线圈规格，支持与 STROMAG 及其他品牌的电磁制动器配套使用，输入电压范围覆盖 220V AC 至 400V AC。
三、选型指南
电机功率匹配：
根据电机额定功率选择对应规格的整流器，BG 270-5 适用于 1.5kW 至 5.5kW 电机（具体需参考技术参数表）。
电压规格：
确认输入电源类型（单相或三相）及电压值（如 230V AC 或 380V AC），确保与整流器输入范围一致。
制动需求：
若需快速制动（如紧急停机），需确认整流器输出电压是否满足制动器响应时间要求（通常 DC 24V 或 DC 99V 输出）。
安装空间：
参考产品尺寸（如长 × 宽 × 高约 150mm×100mm×80mm），确保控制柜内有足够安装位置。
四、技术参数
输入电压范围 220-240V AC（单相）/ 380-400V AC（三相）
输出电压 DC 24V / DC 99V（可选）
额定输出电流 11.25A（DC 24V 时）/ 2.73A（DC 99V 时）
额定功率 270W
效率 ≥85%
响应时间 ≤50ms（通电 / 断电）
工作温度范围 -20°C 至 +60°C
防护等级 IP20
五、产品尺寸
外形尺寸：150mm（长）× 100mm（宽）× 80mm（高）
安装接口：底部螺丝固定孔间距 120mm×80mm，适配 M4 安装螺丝。
六、应用领域
工业机械：车床、铣床等机床设备的电机制动，确保加工精度与操作安全。
起重运输：起重机、传送带系统的电机启停控制，防止负载惯性滑行。
电梯与工程机械：电梯曳引机、施工升降机的紧急制动系统，满足安全规范要求。
纺织与印刷设备：高速运转机械的快速停机控制，减少材料浪费与设备磨损。
